Кейс применения холодного хранения: мини-стойка INVOTECH с инверторным компрессором

Предпосылки проекта

В условиях глобального курса на снижение углеродного следа и повышение энергоэффективности предприятия активно внедряют современные технологии для сокращения энергопотребления и оптимизации затрат.

29 апреля 2024 года был утверждён стандарт GB 44015-2024, регулирующий уровни энергоэффективности холодильных систем. Его вступление в силу с 1 февраля 2025 года усилило требования к оборудованию в сфере холодоснабжения.

В этих условиях особую актуальность приобретают решения с инверторным управлением, позволяющие гибко регулировать производительность и снижать энергопотребление.

Компания INVOTECH, следуя стратегии устойчивого развития, с 2019 года разрабатывает DC-инверторные спиральные компрессоры для средне- и низкотемпературных применений.

Решение INVOTECH: комбинированная система компрессоров

В 2021 году INVOTECH представила решение:

ONE INVERTER + ONE FIXED SPEED

-  комбинация:инверторного компрессора (основной)
-  компрессора с фиксированной скоростью (вспомогательный)

Такой подход обеспечивает баланс между производительностью и энергоэффективностью.

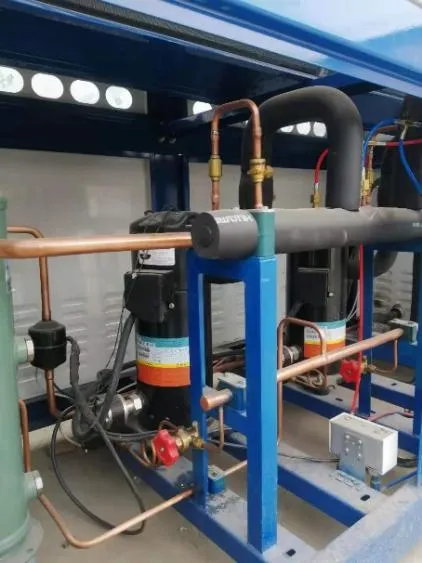

Описание проекта

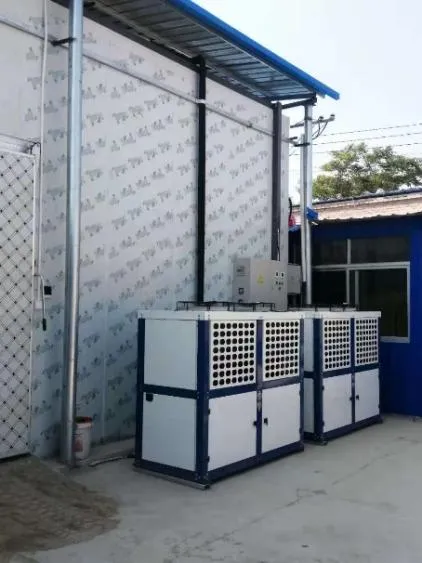

Объект

Фруктовый рынок, Нинся (Китай)

Параметры хранения

Объём холодного склада: 500 м³
Объём продукции: до 100 тонн
Температурный режим: -1…+5°C

Требования

Снижение энергопотребления
Стабильная температура хранения
Надёжная работа при переменных нагрузках

Принцип работы системы

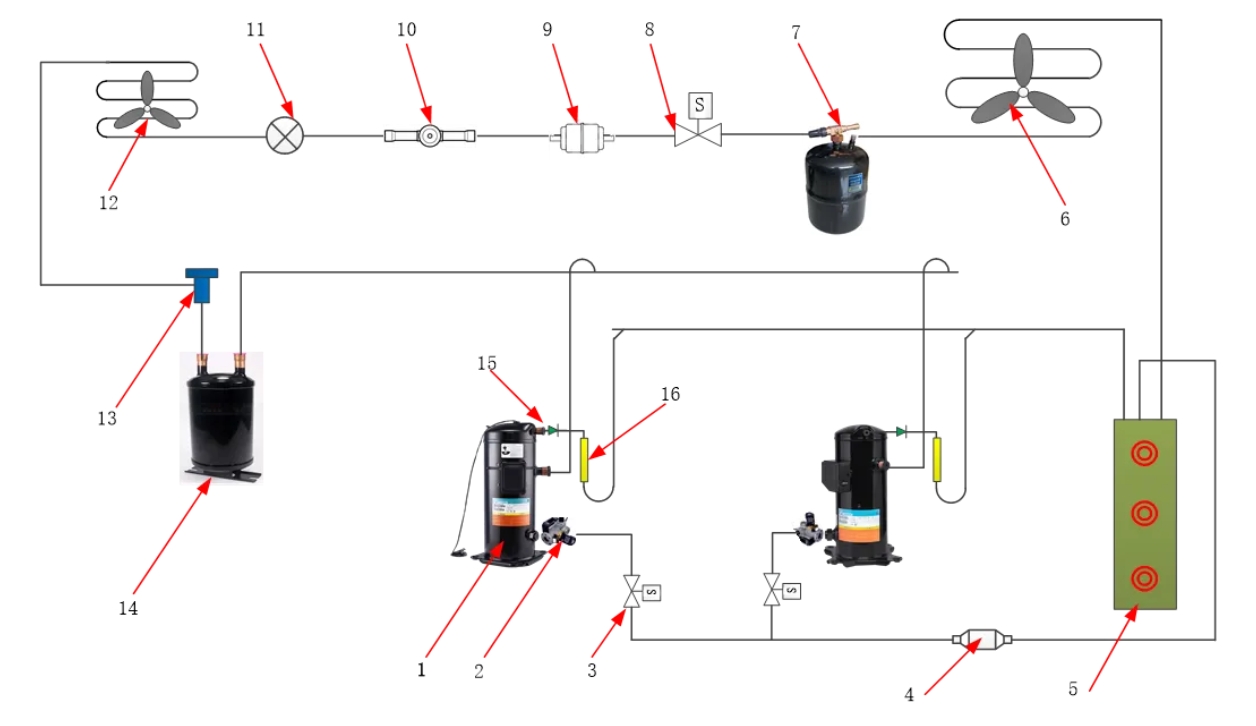

Определение: 1. компрессор с фиксированной скоростью 2. инверторный компрессор 3. Соленоидный клапан 4. масляный фильтр 5. масляный сепаратор 6. конденсатор 7. приёмник 8. соленоидный клапан 9. сушилка фильтра 10. прицел 11. EEV 12. испаритель 13. всасывающий фильтр 14. аккумулятор всасывающей линии 15. обратный клапан 16. Поглотитель вибраций


Интеллектуальное управление нагрузкой

Система работает по следующей логике:

При высокой нагрузке

- (загрузка продукции, открытие дверей)

- включается компрессор с фиксированной скоростью
обеспечивается быстрое охлаждение

При стабильной работе

- работает инверторный компрессор
- плавно регулируется производительность
- поддерживается стабильная температура

Результаты внедрения

Энергоэффективность: снижение энергопотребления более чем на 30%
Стабильность: точность поддержания температуры: ±1°C
Надёжность: снижение количества циклов включения/выключения, увеличение срока службы оборудования


Инверторные компрессоры INVOTECH




Компания предлагает решения для различных температурных режимов:

Серия YIM

  • температура испарения: до -30°C

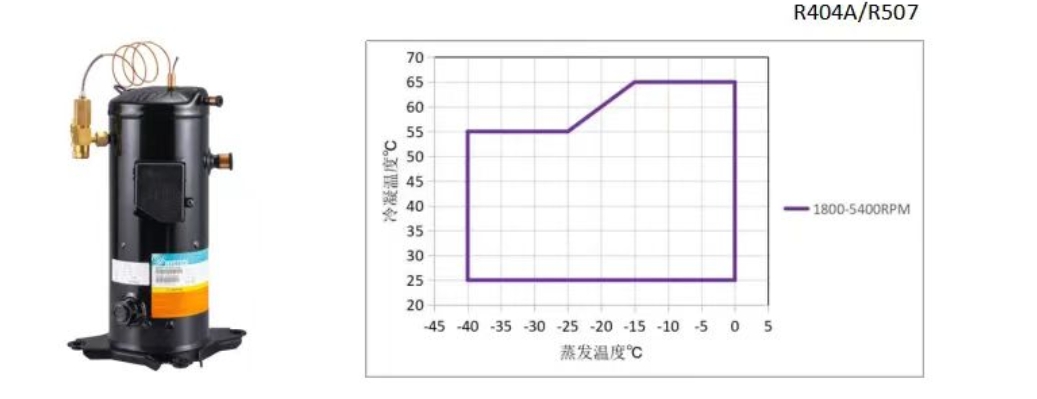

Серия YIF

  • температура испарения: до -40°C

Преимущества:

  1. Широкий диапазон регулирования
  2. Низкий уровень шума
  3. Компактные размеры
  4. Стабильная работа в сложных условиях
  5. Высокая энергоэффективность

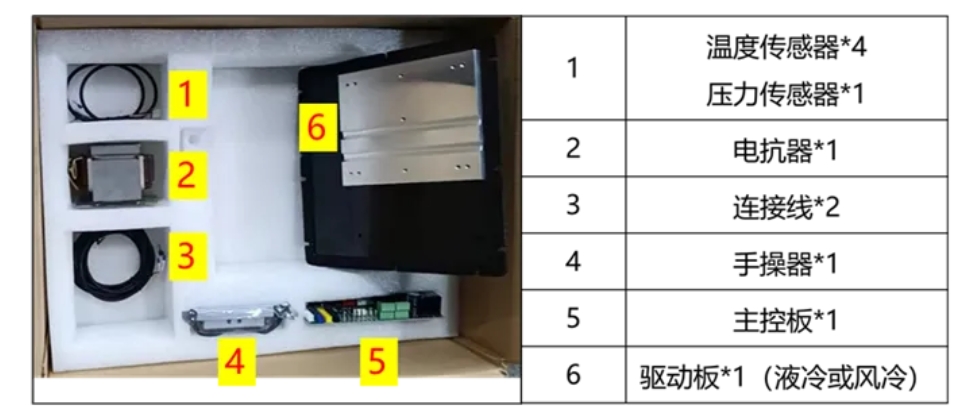

Дополнительные компоненты и управление

INVOTECH поставляет комплексные решения, включающие:

Электроника и управление

  • инверторные драйверы
  • платы управления
  • поддержка DC и EC двигателей

Функциональность

- интерфейсы RS485
- подключение датчиков Pt100
- тихий режим работы
- поддержка каскадных систем

Заключение

Решение INVOTECH ONE INVERTER + ONE FIXED SPEED демонстрирует высокую эффективность в системах холодного хранения за счёт:

- снижения энергопотребления
- точного поддержания температуры
- адаптации к переменным нагрузкам

Это делает его оптимальным выбором для современных холодильных систем в условиях ужесточения требований к энергоэффективности.
